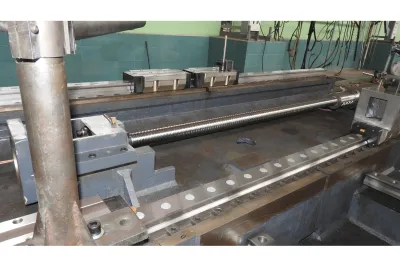

JET JHM-630/630L CNC Фрезерный станок с ЧПУ Siemens 828D (Fanuc 0i)
Артикул:
jhm630cnc
Уточняйте у менеджера
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сравнить
Избранное
Распечатать
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 500x500 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Макс. нагрузка на стол | 500 кг |
| Число столов (паллет) |
|
| Время смены паллет |
|
| Расстояние шпиндель-стол | 90-710 мм |
| Расстояние шпиндель-стойка | 150-750 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 700х620х600/900x750x650 мм |
| Направляющие/ширина X,Y,Z | качения/55,45,45 тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40x10, C3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24 шт |
| Макс. размеры инструмента, Ø/длина | Ø112 (Ø200)/350 мм |
| Время смены инструмента | 3,8 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,01 мм |
| Повторяемость | ±0,004 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 400 л |
| Мощность мотора системы подачи СОЖ | 0,37/1,08 кВт |
| Мощность мототра гидростанции | 1,5 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 15/18,5 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 3200х4000х3000 мм |
| Масса нетто/брутто | 11500 кг |
Серия JHM - горизонтально-фрезерные станки с ЧПУ
Особенности:
- Превосходная жесткость конструкции, простота в эксплуатации
- Станки подходят для точной обработки деталей, требующих высоких стандартов в операциях фрезерования, сверления, рассверливания, нарезания резьбы и т.д.
- 3-х координатная обработка высокой производительности может использоваться для дисковых и корпусных деталей, пресс-форм
- Все основные компоненты обладают высокой жесткостью и превосходными характеристиками для точной механической обработки
- Направляющие имеют хорошую несущую способность, высокую жесткость и точность, малое трение
- Комплектации с несколькими паллетами серьезно повышают производительность станка
Стандартная комплектация:
- Система ЧПУ Fanuc 0i MF
- Мощность мотора шпинделя до 18,5/22 кВт
- Обороты шпинделя до 6000 об/мин
- Конус шпинделя BT40, BT50
- Инструментальный магазин до 60 инструментов
- Автоматический стружечный конвейер
- Тележка для стружки
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Руководство по эксплуатации
Опции:
- Система ЧПУ Siemens 828D
- Система ЧПУ Fanuc 0i MF(1)
- Системы контроля Renishaw/Hexagon
- Shop Mill для системы с ЧПУ Siemens
- Возможны другие изменения комплектаций по согласованию с клиентом
